Functii
1 General 2 Arhiva 3 Setari 4 Intrari 5 Baleiere 6 Agenda 7 Autentificare
1 General
1.1 Utilitare
1.2 Afisare
1.3 Baleiere
1.4 Propietati Surse
1.5 Stare imagini
1.6 Agenda
1.7 Menu Click Dreapta
In bara de utilitati (in partea de jos a ecranului) se pot vizualiza:
- Timpul curent
- Spatiul liber pe hard-disk
- Camerele functionale (1-16)
- Ultima operatie efectuata
 |
Se pot afisa pana la 16 camere simultan, sau in diverse combinatii. Pentru afisarea unei ferestre marite se foloseste Pentru inghetarea unei imagini la un moment folositi Pentru vizualizarea marita a unei zone dintr-o fereastra selectati |
(point tool) iar pentru afisarea unor ferestre intr-o ordine prestabilita selectati
dupa care selectati ferestrele dorite. Pentru interschimabrea pozitiilor ferestrelor apasati pe una din ferestre si tinand butonul de la mouse apasat mutati-o in pozitia dorita .
.GIF){kind=small}
(freeze tool). Selectati comanda, dati click pe o imagine si tineti butonul de la mouse apasat.
(zoom tool), tineti butonul de la mouse apasat si plimbati-va pe imagine. Pentru modificarea scarii de zoom apasati + pentru marire sau - pentru micsorare.1.3 Baleiere
 |
Softul permite vizualizarea unor imagini din arhiva sau chiar a unor filme multimedia. Este posibila chiar urmarirea unor imagini de la mai multe statii prin retea sau folosind un modem. |
 |
Setarea timpului de alternare al camerelor si pornirea alternarii lor se face apasand butonul +.
Cu butoanele de play, forward si rewind se poate porni sau schimba alternarea ferestrelor. |
1.4 Proprietati Surse
|
|
Pentru intarile video - captura prin placa - se pot seta luminozitatea, contrastul, saturatia si nuantele imagini Se pot face setarile descrise mai sus pentru mai multe camere simultan prin bifarea Sync All Se poate edita aria pe care se realizeaza detectia de miscare prin apasarea butonului A (cu butonul CTRL apasat se poate dezactiva zona selectata). De asemenea se pot seta parametrii de miscare (nivelul filtrului de zgomot si de prag) cu ajutorul butonului M. |
 |
Pentru intrarile video captura prin broadcast (transmisie prin retea) - se poate alege alta camera ce transmite (prin butonul Open BCast. De asemenea este afisat numarul de pachetele primite. |
1.5 Stare fereastre
 |
Aici se afiseaza informatii despre dimensiunea fisierului (daca se inregistreaza), latimea de banda (B) sau numarul de clienti si latimea de banda folosita de ei (I).
De asemenea prin apasarea butonului |
se porneste inregistrarea imaginilor de la toate camerele, iar cu butonul
se salveaza cate o poza de la fiecare camera.1.6 Agenda
|
|
Pentru inregistrare setarile parametrilor se pot salva dupa un anumit orar.
Cu Butonul prin care se porneste hep-ul este |
se impiedica vizualizarea imaginilor de catre persoane neautorizate.
1.7 Menu Click Dreapta
|
|
La apasarea butonului din dreapta al mouse-ului apare urmatorul menu:
|
|
|
Action - se seteaza pornirea/oprirea inregistrarii sau a transmisiei prin retea, sau salvarea unei imagini in format BMP. |
 |

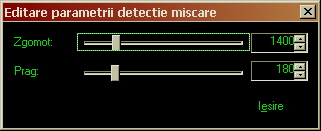

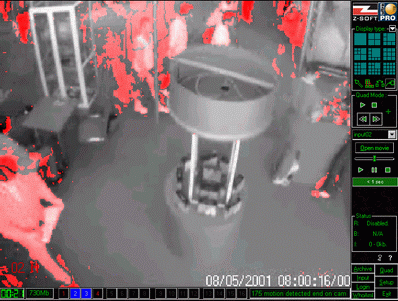

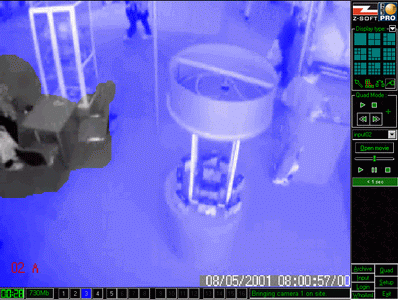

Motion Detection - permite activarea detectiei de miscare, se poate edita aria pe care se realizeaza detectia de miscare(cu butonul CTRL apsat se poate dezactiva zona selectata), inversarea sau resetarea zonei in care se realizeaza detectia de miscare. De asemenea se pot seta parametrii de miscare (nivelul filtrului de zgomot si de prag).
|
|
|
Display - se poate seta vizualizarea sau nu a numarului camerei, datei, orei curente, si a numarului de frameuri pe secunda (FPS). |
|
|
Export - salveaza filme in format .mvn pentru o vizualizare mai usoara prin retea sau pe internet. Se pot salva simultan filme de la toate camerele prin selectare Export All. Se deschide fisierul mvn cu Windows Media Player (dupa ce a fost instalat cel putin ZSK Viewer). Se pot salva setari hue, brightness, contrast, saturation pentru imaginea respectiva. |
|
|

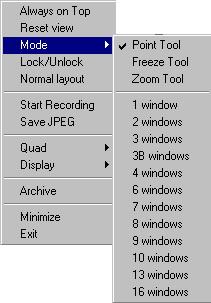

Daca sistemul ruleaza pe tot ecranul, la apasarea butonului dreapta al mouse-ului se va afisa urmatorul menu:
|
|
|
Mode - cuprinde 2 sectiuni: una in care se seteaza numarul de ferestre ce vor fi afisate (1, 2, 3, etc.); cea de-a doua cuprinde urmatorele utilitati:
|
|
|
Quad - cuprinde comenzile descrise mai sus la paragraful Modul Quad:
|
|
|
Display - se poate seta vizualizarea sau nu a numarului camerei, datei, orei curente, si a numarului de frameuri pe secunda (FPS). |

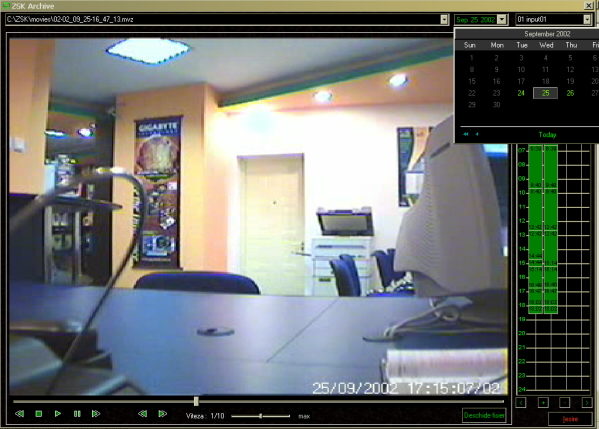

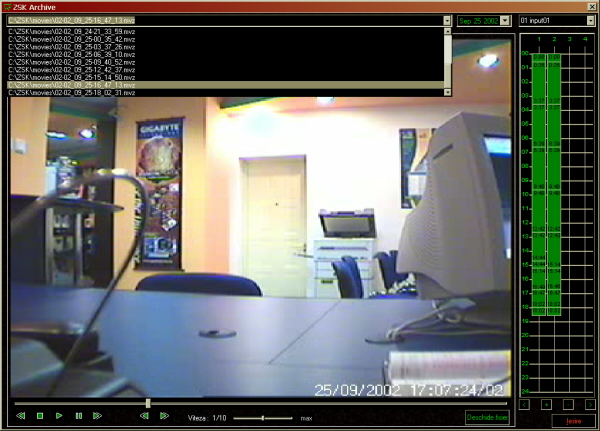

Pentru a vizualiza inregistrari facute anterior se foloseste ZSK Arhive. Selectati butonul Arhiva din meniul din coltul dreata jos al ecranului. In fereastra de arhiva aparuta, selectarea filmului se face fie alegendu-l direct din lista cu inregstrari (figura sus) sau alegeti camera, data si momentul inregistrarii (in figura jos).
Pe imagine, in coltul dreapta jos, este afisata data, ora si camera cu care s-a efectuat inregistrarea.
Dupa ce alegeti camera si data in care s-a facut inregistrarea, porniti filmul prin apasarea butonului stanga al mouse-ului pe scala din drepta imaginii la ora dorita. Sub scala se gasesc 4 butoane:
- " + " / " - " - maresc sau micsoreaza intervalul de timp afisat in scala; acest lucru mai este posibil daca va plimbati cu mouse-ul de-a lungul scalei (sus/jos), tinand butonul dreapta apasat;
- " < " / " > " - daca scala este marita astfel incat sa se vada arhiva de la o singura camera, prin apasarea acestora se sare la arhive de la alte camere; tot acelasi lucru se intapla daca folositi mouse-ul miscandu-l lateral (dreapta/stanga) cu butonul dreapta apasat;
Pentru oprire, pauza, pornire film se folosesc
iar pentru a inainta sau a da inapoi cu cateva cadre folositi
din bara din josul imaginii. Daca doriti sa sariti la inregistrarea urmatoare sau precedenta selectati
.
Se poate seta viteza de rulare a inregistrarii cu ajutorul sliderului
3.1 General
3.2 Internet
3.3 Video Card

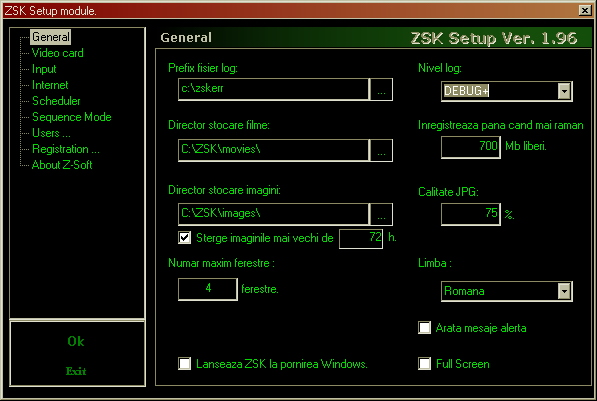

In meniul Setup, in tabul General se gasesc informatii generale precum:
- Calea si numele fisierului de log;
- Nivelul de log: in fisierul de log se scriu informatii privind erorile ce au aparut pe parcursul functionarii softului, avertizari, etc . Se poate seta ca in acest fisier sa fie raportate numai erorile aparute (ERROR), sau numai avertizarile (WARNING) sau ambele tipuri de informatii (DEBUG). In functie de gradul de severitate al erorilor exista ai multe nivele de raportare erori (DEBUG, DEBUG+, DEBUG++);
- Directorul in care se salveaza inregistrarile. Se poate seta spatiul minim pe hardisk care sa ramana liber. Inregistarile se fac pe hardisk pana la limita specificata de dvs. Dupa atingerea acestei limite incep sa se stearga cele mai vechi inregistrari;
- Directorul in care se salveaza pozele (se poate seta calitatea imaginilor);
- Daca aveti spatiul limitat pe hard-disk se poate seta stergerea imaginilor vechi (se pot sterge imaginile mai vechi de un numar de ore setat de dvs.);
- Numarul maxim de intrari/camere;
- Limba in care sa ruleze programul;
- Pentru pornirea automata a programului cand se porneste calculatorul se bifeaza Lanseaza ZSK la pornirea Windows(nu mai este nevoie de pornirea manuala a softului);
- Pentru afisare avertizari legate de rularea programului, selectati Arata mesaje alerta;
- Pentru pornirea softului cu vizualizare pe tot ecranul, bifati Full Screen;

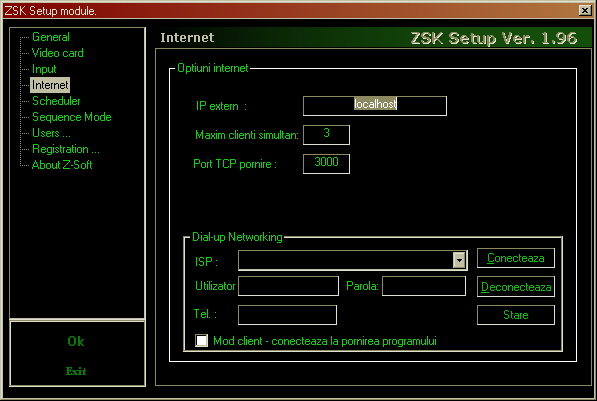

Setarile pentru transmiterea prin internet se fac in pagina Internet. Se introduc:
- IP-ul compterului;
- Numarul maxim (maxim 16) de clienti ce pot intra simultan sa vizualizeze imaginile;
- Portul TCP;
Pentru transmiterea prin Dial-up exista urmatoarele optiuni:
- ISP - reprezinta conexiunea dial-up folosita
- Nume utilizator si parola cu care poate intra sa vada imaginile;
- Numarul de telefon de unde se face legatura dial-up;
- Daca se doreste conectarea la internet imediat ce programul a inceput sa ruleze, bifati casuta Viewer mode;
- Pentru conectare/deconectare manuala la internet se folosesc butoanele Connect/Disconnect. Iar pentru obtinerea informatilor privind legatura la internet se utilizeaza butonul Status.

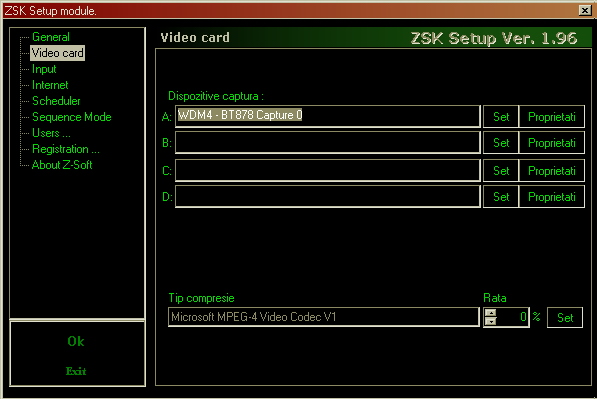

In pagina Video card se fac setarile privind placile de captura folosite. Se pot utiliza maxim 4 placi simultan. Pentru fiecare placa de captura montata se fac setari dupa cum urmeaza: selectati butonul "Set" si din lista prezenta selectati o placa existenta.

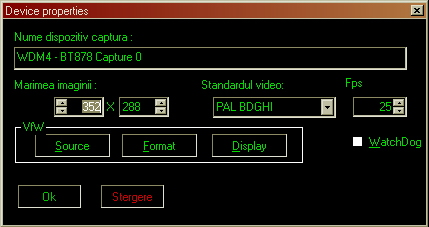

Dupa selectarea placii se seteaza parametrii (in fereastra de proprietati): dimensiunea imaginilor capturate, standardul video (NTSC, PAL N, PAL BDGHI, PAL M, SECAM), numarul de cadre afisate pe secunda. De asemena se poate activa optiunea watch dog pe care o au unele placi de captura (HICAP) prin care se reseteaza calculatorul atunci cand acesta se blocheaza. Pentru ca aceasta functie sa fie indeplinita trebuie ca firul ce iese din placa sa fie conectat la reset.
Tot in aceasta pagina se poate modifica codecul folosit pentru filme (prin apasarea butonului Set se deschide o noua fereastra cu o lista cu codecuri valabile/instalate pe calculatorul dvs. ), precum si rata de compresie.

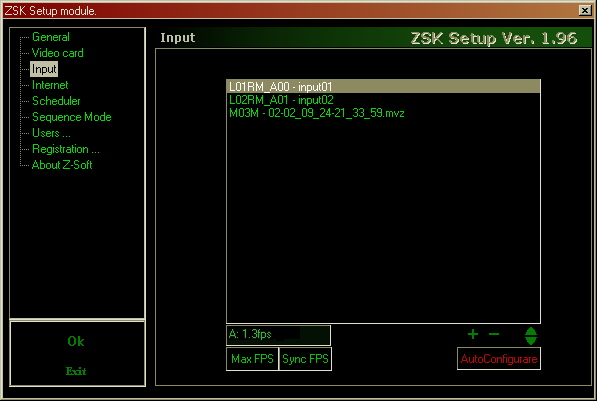

Exista 2 modalitati de a ajunge in pagina de setare a intrarilor sistemului de supraveghere: fie in pagina Input din meniul Setup, fie prin apasare butonului Input din meniul dreapta jos din program. In aceasta pagina se gaseste o lista a intrarilor deja introduse. Pentru fiecare intrare (se selecteaza cu mouse-ul) este afisat numarul de cadre pe secunda si se poate seta numarul maxim de frame-uri. De asemenea se pot configura toate intrarile la acelasi numar de cadre pe secunda (cu Sync FPS).
Se pot adauga sau sterge intrari cu butoanele +/- si se poate modifica ordinea de afisare cu ajutorul butoanelor
.
Pentru configurare rapida a intarilor se poate folosi butonul AutoConfigure prin care se poate seta pentru fiecare intrare optiunile de inregistrare, detectie de miscare, transmisie prin retea sau internet.

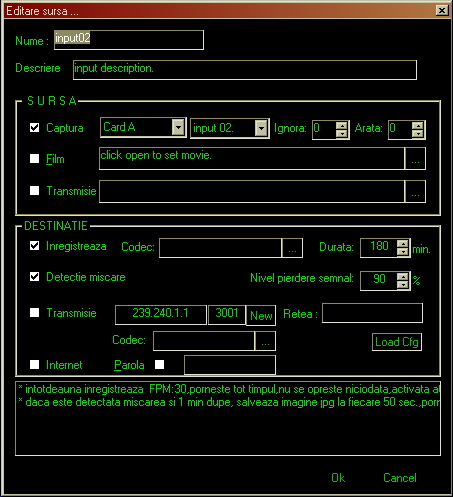

Pentru a edita propietatile unei intrari se apasa cu mouse-ul pe campul respectiv din lista si apare fereastra Source edit in care se gasesc urmatoarele campuri:
- Numele intrarii;
- Descrierea intrarii;
- Intrarea poate fi setata ca film/inregistrare, captura de la o camera video sau transmisie prin retea. Pentru inregistrare exista un buton de cautare film (mvz) (local sau in retea). Pentru transmisie, alaturat se gaste un buton cu care se deschide un fisier mvn care contine parametrii cu care se poate conecta la alt server pentru vizualizarea imaginilor transmise. Pentru captura video se selecteaza placa folosita, intrarea (camera video).
Unele placi (Provideo - 3C, MV4, MV8) pot functiona in mai multe moduri: cu multiplexare manuala si automata. Daca multiplexarea este maulala atunci cand se schimba camerele primele 2-3 imagini sunt instabile (deplasate in jos sau oscileaza una fata de alta). De aceea se seteaza cu Ignora cate frameuri sa nu arate. Dupa ce se stabilizeaza, se seteaza cate imagini sa iti arate pe ecran (fps) cu Arata. Pe modul automat, daca se seteaza Ignora: 0, Arata: 0, din 25 imagini pe secunda cat scoate placa, se pun 9 fps (toate cadrele sunt bune si vin pe rand pentru fiecare camera).
- De asemenea, pentru fiecare camera se pot activa optiunile de inregistrare, detectie de miscare, transmisie prin retea.
Pentru inregistrare se mai seteaza codecul folosit pentru filme si durata unui film (pentru o mai usoara accesarea a unui film este de preferat ca acesta sa nu aiba dimensiuni foarte mari, si astfel inregistrarile se vor face in filme de dimensiunea/durata setata de dumneavoastra).
Pentru realizarea transmisiei imaginilor prin retea se seteaza adresa (IP-ul) calculatorului si portul prin care se face iesirea.
Se poate considera pierderea semnalului video daca o culoare predomina in imagine mai mult decat procentul Nivel pierdere semnal.
Daca se doreste accesul prin internet se poate face doar pe baza unei parole. - In partea de jos a ferestrei se gaseste o casuta cu toate informatile pe care le-ati setat legate de intrarea respectiva (de ex: intotdeauna inregistreaza, FPM -frame-uri pe minut:30, porneste tot timpul, nu se opreste niciodata, activata alarma daca este detectata miscarea si 1 min dupa, salveaza imagine jpg la fiecare 50 sec., etc). Daca se doreste modificarea parametrilor actiunilor ce se executa pe camera respectiva apasati rapid cu butonul de la mouse pe un camp din aceasta casuta si se va deschide o fereastra in care puteti modifica: actiunea (inregistrare, salvare poze, transmisie prin internet), motivul inregistrarii (tot timpul, la detectie de miscare), cat timp dureaza inregstrarea, momentul inceperii si opririi inregistrarii, alertare audio sau prin mesaje.

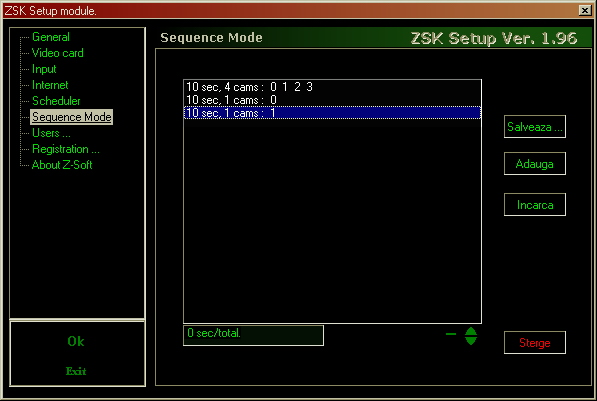

Configurarea modului de alternare a camerelor pe ecran se realizeaza in pagina Sequence Mode. Aceasta pagina se poate accesa direct prin apasarea butonului Quad sau in fereastra de Setup in pagina Sequence Mode.
Se pot salva secvente de alternare a camerelor (Salveaza), si se pot incarca ulterior cu Incarca.
Pentru modificarea ordinii de alternare folositi
.

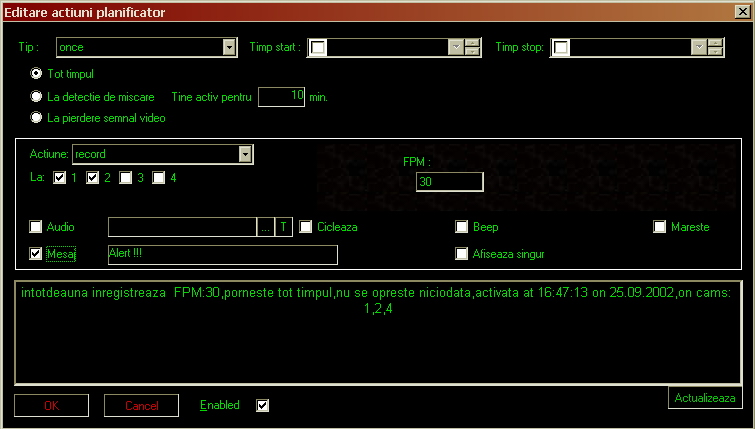

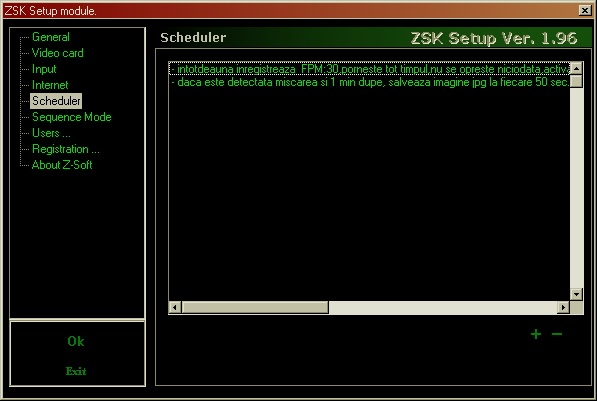

In fereastra in care se memoreaza actiunile ce se executa in tipul functionarii softului se poate ajunge direct apasand butonul Agenda din tabloul cu comenzi (dreapta jos), fie in fereastra de setari (Setup), in pagina Scheduler.
Aici se gaseste o casuta in care sunt afisate actiunile deja setate in agenda (ex: intotdeauna inregistreaza, FPM -frame-uri pe minut:30, porneste tot timpul, nu se opreste niciodata, activata alarma daca este detectata miscarea si 1 min dupa, salveaza imagine jpg la fiecare 50 sec., etc.)

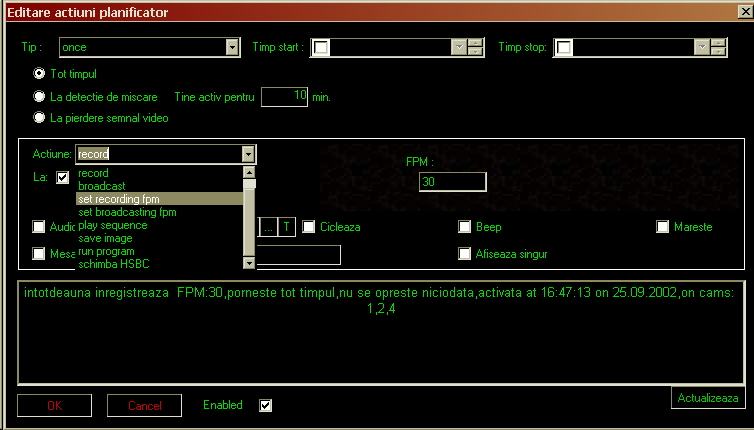

Se pot stege din actiunile deja setate sau se pot adauga unele noi prin apasarea butoanelor -/+ sau prin apasarea rapida de 2 ori a butonului de la mouse pe una din campurile casutei. Apare o noua fereastra in care se modifica actiunile ce vor fi planificate si parametrii aferenti acestora:
- Tipul: actiunea selectata de dumneavoastra sa fie executat mereu, sau zilnic, doar in timpul orelor de program, saptamanal, lunar. Se poate seta momentul de pornire si oprire al actiunii sau se poate seta ca executia ei sa porneasca doar la detectie de miscare, la pierderea semnalului video, sau tot timpul cat ruleaza softul. Daca este aleasa ca optiunea executarea actiunii doar pentru un timp limitat se poate seta durata ei.
- Actiunea:
- inregistrare,
- salvare poze,
- rularea unui program (pe care il specificati duneavoastra in casuta alaturata),
- transmisie prin internet (in direct),
- alternarea camerelor pe ecran dupa o secventa salvata anterior de dumneavoastra (pe care o selectati in casuta alaturata),
- schimbarea ratei de inregistrare pentru inregistrarea in curs (pentru asta trebuie ca inainte de asta sa fie executata o inregistrare). De exemplu se pune in agenda inregistrarea non-stop si se seteaza cu set recording fpm sa inregistreze mai rar noaptea sau la detectie de miscare sa inregistreze mai des.
- set broadcasting fpm - schimbarea ratei de transmisie prin retea,
- salvarea unei setari hue, brightness, contrast, saturation pe care la o anumita ora sa intre in vigoare
- Actiunea selectata poate fi insotita de alertare prin mesaje audio (pe care le puteti alege dumneavoastra si care sa se repete mereu), sau mesaje scrise. De asemenea se poate seta afisarea ferestrei in care s-a pornit actiunea pe tot ecranul sau in cea mai mare fereastra afisata pe ecran.
- Toate modificarile facute de dumneavoastra sunt afisate in casuta din josul ferestrei.
Pentru a se salva setarile facute de dumenavoastra bifati casuta Enabled din josul ferestrei.

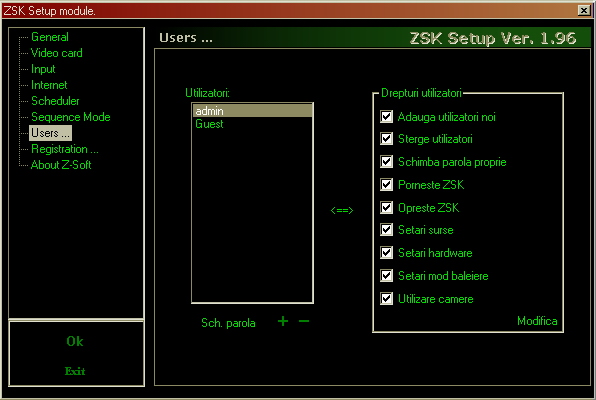

Pot exista mai multi utilizatori ai softului, fiecare avand drepturi diferite de utilizare a facilitatilor softului. Pentru a te identifica se foloseste pagina de Authenticate user in care se ajunge prin apasarea butonului Login. Daca se doreste identificarea utilizatorului curent apasati butonul User si vi se va afisa o fereastra cu numele lui.
Pentru adaugare/stergere utilizatori (cu +/-), modificare parole (butonul Sch parola) si modificari drepturi pentru utilizatori (un utilizator poate adauga altii noi, poate sterge utilizatori, poate schimba parola proprie, poate porni/opri sistemul ZSK, poate face setari privind sursele, hardware-ul, modul de baleiere, utilizare camere) folositi pagina Users din meniul Setup. Pentru salvare modificari apasati butonul Modifica.
